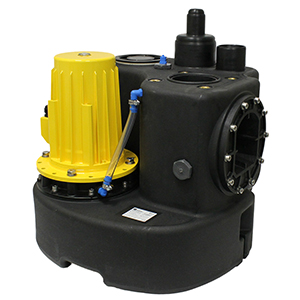

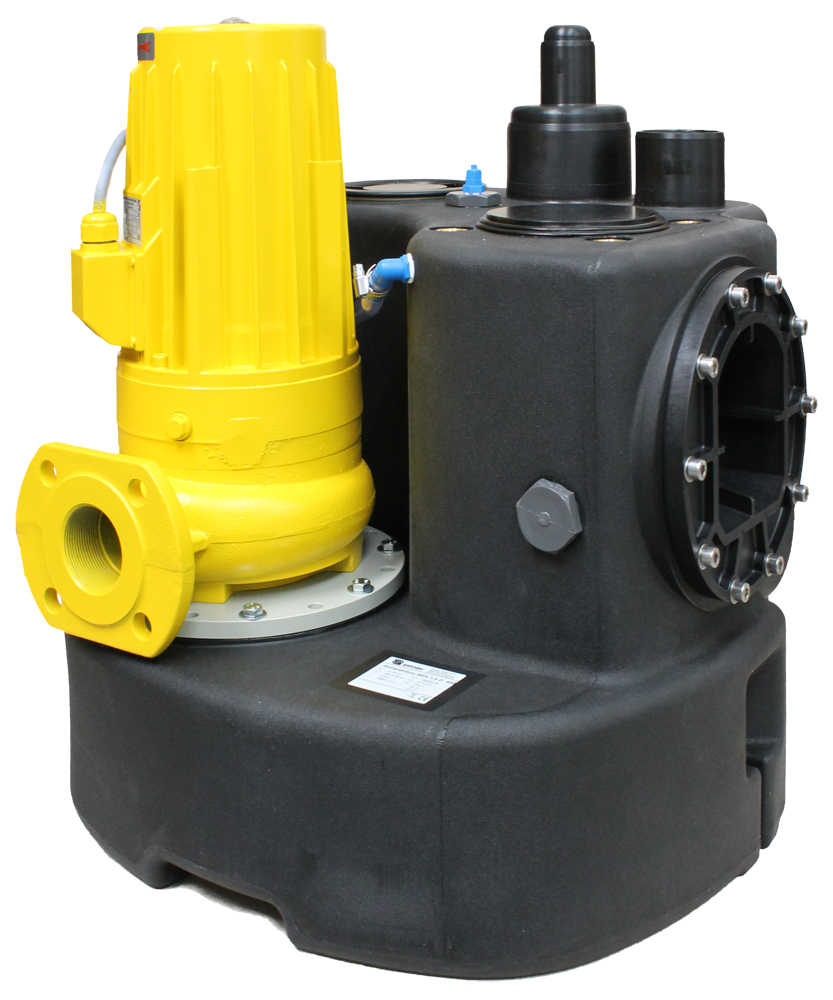

澤德kompaktboy污水提升裝置特點：
•55升有效容積的PE容器
•19升 - 45 L開關量，取決于進水口高度
•配有三相或單相渦流泵
•采用機械密封和中間帶油腔的軸封
•DN100的壓力排水口集成止回閥，
•DN80的壓力排水口是可以選配，
•進水管3 x DN 100 ,3 x DN 50 和 1 x DN 50/100
•額外提供 1½的連接手動隔膜泵接口“
•通氣孔DN70（Φ75）
•液晶顯示的氣動液位控制ZPS1，采用無源故障聲音報警
|
型號
|
序列號
|
P1
[kW]
|
P2
[kW]
|
電壓
[V]
|
電流
[A]
|
轉速
[min-1]
|
Qmax
[m3/h]
|
Hmax
[m]
|
過流直徑
[mm]
|
重量
[kg]
|
|
Kompaktboy 1,1 W
|
10428
|
1,7
|
1,1
|
230
|
7.6
|
1400
|
41
|
8,1
|
50
|
32,5
|
|
Kompaktboy 1,1 W-2p
|
10429
|
1,55
|
1,1
|
230
|
6.8
|
2800
|
32.5
|
12
|
50
|
40.5
|
|
Kompaktboy 1,1 D
|
10440
|
1,4
|
1,1
|
400
|
2,9
|
1400
|
41
|
8,1
|
50
|
32,5
|
|
Kompaktboy 1,5D
|
10461
|
1,8
|
1,5
|
400
|
3.3
|
1400
|
49
|
9,9
|
50
|
34,5
|
|
Kompaktboy 3.0D
|
10466
|
3,8
|
3,0
|
400
|
6.2
|
2800
|
35
|
15,0
|
50
|
36,0
|
第一步：設備定位，先將設備擺放在計劃安裝的位置，確定好設備擺放方向和位置，之之后在設備箱體膨脹固定處用筆等從上放下，確定好箱體膨脹螺絲的固定位置，同時在設備四周畫上線，一倍再次放入設備精準快速定位。之后將設備移動，用沖擊鉆在地上打出設備固定的膨脹螺絲孔，之后將配的膨脹塑料管放出孔中，最后將設備放會原處，把膨脹螺絲從上插下扭動固定好設備。
第二步：進水口的連接；根據現場位置情況，選擇一個適合的進水口，之后用鋸沿著進水口凸出來部分外邊線鋸開（鋸開設備的進水口可以在設備未固定之前操作），可以直接用個O型密封圈套在設備的進水口，之后用連接PVC直接或者彎頭直接套上就可以了，也可以直接用彈性管束同進水的PVC管道連接。
第三步：排水口的連接，排水孔先確定O型密封圈在密封的凹槽中，之后再用表噴的彈性墊圈放在法蘭口，之后用配的法蘭片壓住，將標配的四個法蘭固定螺絲對角扭動（注意不要一直緊固一個螺絲，盡量按照斜對角方向逐步堅固，不可以一次直接一直緊固一個螺絲，這樣會導致密封不好和墊圈錯位等）最后用標配的彈性橡膠軟管套在法蘭管上，把連個緊固管箍都套在軟管上，把排水管也插入彈性行腳管中，之后將緊固管箍箍緊。
第四步：控制器連接，用一字螺絲刀把控制面板的四個螺絲卸掉，之后將控制器選擇安裝的位置可以直接用自攻螺絲在四個孔插入攻入墻體，或者膨脹螺絲打孔之后扭緊固定好，最后將面板重新扣上上裝好。
第五步：如果沒有外界遠程控制和報警等，可以直接用絕緣膠布把外界的螺絲孔多纏繞幾圈堵死，或者直接用一節短的軟線插入之后扭緊，實現密封。
